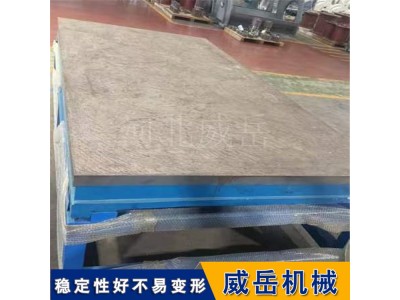

铸铁平台 标准铸铁平板测量平台 加工车间测量检验工作台威岳

铸铁平板设计技术要求一般根据《中华人民共和国机械行业标准》JB/T 7974—2000设计，按_GB4986-85标准制造平板精度等级有00、0、1、2、3、级及精刨，平板制成筋板式和箱体式，工作面有长方形、正方形或圆形。工作面采用刮削工艺，工作面上可加工V形、T形、U形槽和圆孔、长孔等。

铸铁平板优点：长时间使用磨损后，可以通过调试、或刮研恢复其精度。

铸铁平板（铸铁平台）的使用安装方法：分别为平台支架安装，地锚器安装、垫铁安装、地脚螺栓安装

 ※支架安装：铸铁平台轻放到支架上、调整支架上的微调螺栓至到铸铁平台水平。支架可减轻检验人员的劳动强度。支架高度一般在500-600mm左右。

※地锚器安装：铸铁平台可以设计地锚器安装，首先用户根据铸铁平台的图纸做好地基和预埋孔，然后把地锚器放到提前设置的预留孔里，将铸铁平台调整水平。

※垫铁安装：铸铁平台调至水平、负荷均匀分布于各支点上。环境温度（20±5）℃。使用时应避免振动。铸铁平台采用垫铁安装的优点，安装快捷、移动方便。

※地脚螺栓安装：铸铁平台根据用户的要求设计安装方式，地脚螺栓安装

※安装程序：

※将调整垫铁放在适当的位置，将螺栓放进地基的孔内；将平台吊到位后，在适当高度将螺栓投入地脚螺栓孔内，拧上螺母后放在垫板上，找正位置取下滑座上固定装置，并将平台清洗干净。

※用水平仪对机器进行调整，水平仪应放置在导轨上。

※摆正地脚螺栓，向孔内灌注混凝土。

※待凝固后，调整平台安装精度，使其在水平偏差不大于0.05/1000mm的条件下，紧固地脚螺栓，并对平台底面四周用水泥抹平。

铸铁平台/铸铁平板规格、级别、精度计算公式：

000级：1×（1+d/1000） 1级：8×（1+d/1000）

0 0级：2×（1+d/1000） 2级：16×（1+d/1000）

0 级：4×（1+d/1000） 3级：40×（1+d/1000）

检测注意事项:式中：d—铸铁平板工作面对角线长度，mm

距工作面边缘0.02α（_为20mm）范围内平面度公差不计，且任意一点都不行高于工作面
