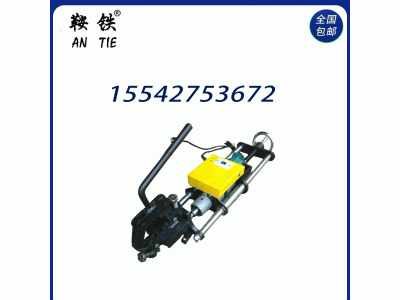

　　鞍铁ZG-13型钢轨打孔机轨道交通器材使用常识

　　ZG-13型钢轨打孔机适用于75kg/m以下各种轨型钻孔作业。夹轨装置具有自锁功能，定位准确、钻孔精度高。采用麻花钻头，整体结构紧凑，体积小、重量轻，结构简单合理，钻孔省时省力，是工务部门维修作业工具。

　　技术参数

　　1、电机型号： JIZ-SD05-13A

　　电 压： 220V

　　频 率： 50Hz

　　功 率： 0.42kw

　　2、钻孔直径： Φ13

　　3、钻孔时间： 50s

　　4、主轴转速： 550r/min

　　5、整机质量： 16kg

　　6、外形尺寸： 650x200x280

　　特点

　　1.ZG-1X13电务钢轨钻孔机采用220V，1.0kW电动机。

　　2.ZG-1X13电务钢轨钻孔机采用直尺减速齿轮的传动方法，与通用钻头限度的发挥切削功率。转速快.效率高，噪音低。

　　3.ZG-1X13电务钢轨钻孔机设计先进，结构合理，维修方便，易保养，体积小，重量轻。

　　4.ZG-1X13电务钢轨钻孔机卡轨部分采用两套四连杆装卡机构，装卸灵活，卡紧牢固可靠，工作平稳。

　　5.ZG-1X13电务钢轨钻孔机采用仿型块定位，对各种型号钢轨可更换相对应的仿型定位块(定位块本机附件)，因此定位准确。

　　操作规程

　　1.使用前：

　　1.1先检查ZG-1X13电务钢轨钻孔机的电动机的电源线是否有破皮漏电现象。接通电动机电源，空载半分钟观察运转是否正常。

　　1.2ZG-1X13电务钢轨钻孔机的变速箱是否缺少润滑油。

　　1.3选与所钻轨型相同的定位块，安装在钻孔机卡具上相对部位。

　　1.4把进给手柄顺时针转动，先将主轴退止后面，再将磨好的钻头装入钻卡头上锁紧。

　　2.作业中

　　2.1把卡具搭放在轨顶面上，调好顶丝的适当长度，下压卡具压把进行锁紧。如锁紧强度不够，顺时针转动顶丝搬把，直到锁紧。

　　2.2ZG-1X13电务钢轨钻孔机接通电动机电源，空转30秒，电动机平稳运行无异常时逆时针旋转手柄。当钻头进入车削状态时，注水冷却。以防钻头烧兰。

　　2.3ZG-1X13电务钢轨钻孔机钻通后，停止注水，快速顺时针转动手柄，把主轴退止后面，关闭电动机。上提卡具压把，整机离轨，完成作业。
